数控旋压加工成型和拉伸冲压成型有什么区别?各自有什么优势?

编辑:鼎创编辑部浏览量:281发布时间: 2019-01-18

数控旋压加工产品成型的运动原理

其运动原理是通过尾顶提供夹紧力,带动料片能和主轴一起转动,刀轮按照预定的刀路路线让料片由点到线、由线到面的延展,后成型。区别在于数控旋压由数控机床控制刀轮在旋压成型过程所走的路径,以及刀轮和模具的间隙。数控机床的运行精度高,设备刚性好,加工力大,所以制造的产品品质优良、稳定,并且对产品精度有很好的控制。

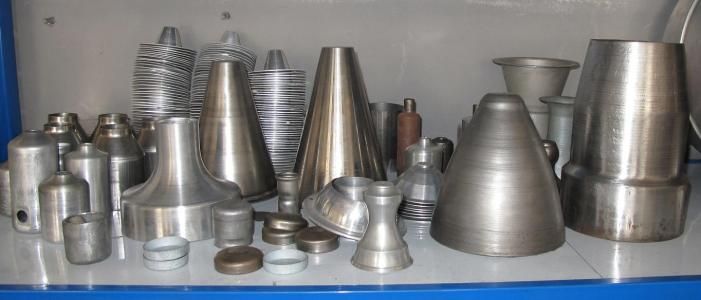

数控旋压成型样品图


旋压成型和冲压拉伸成型均能使料片成型,它们的具体区别和优势有以下几个方面

1)原理区别:旋压成型是由刀轮行走的路径来控制料片的流动和变形,而拉伸冲压成型过程是通过上下凸凹模的配合控制料片流动。

2)模具区别:做相同的一个五金成型产品,旋压成型只需要制作一个芯模,而拉伸冲压成型需要制作凸凹两个模具,模具的制造成本通常是旋压的3-6倍,同时旋压模具的制造周期比拉伸冲压模具制作周期短,尺寸更容易修改。

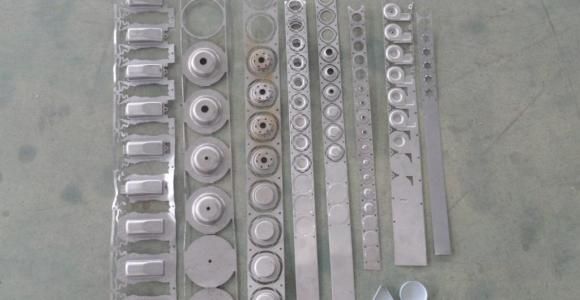

冲压拉伸成型样品图


3)用料区别:旋压变薄率通常约30%,拉伸冲压变薄约10%,变薄率相对更大,而拉伸冲压需要5-10mm左右的压边料,所需的材料成本要大。

4)加工区别:对于一些简易的五金成型产品,拉伸冲压成型工序多,包括开料、成型、切边等基本工序,有些产品成型过程需经过多次拉伸,工序繁多但加工速度相对更快,而旋压成型和切削均可同时在一台数控旋压机床上完成,但单件加工速度会慢;对于一些拉伸高度长或异形的产品,拉伸冲压成型会导致产品开裂,但旋压更容易完成产品成型。

5)产品区别:在产品的表面方面,旋压纹是呈圆圈式分布,拉伸痕是呈竖线分布;在产品成型后强度方面,旋压产品的强度会比拉伸冲压的强度会好很多。
